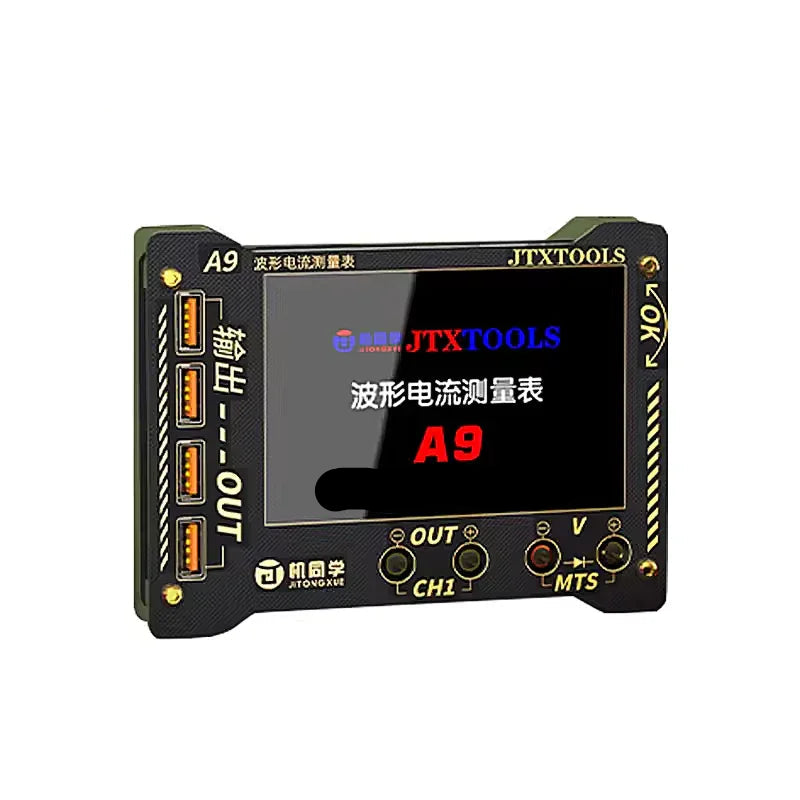

MULTIMETRO JTX A9

Medidor multifunción de curvas JTX A9

El JTX A9 es un instrumento multifunción diseñado para el diagnóstico y la reparación de placas electrónicas, especialmente placas base de teléfonos móviles. Permite realizar mediciones de diodos, voltaje, corriente y consumo eléctrico, mostrando los resultados de manera clara y en tiempo real.

Este equipo incorpora una pantalla IPS HD de 4 pulgadas y ofrece tres formatos de visualización: indicador tipo puntero, gráfico de curvas y lectura numérica digital. Su rango de medición de 0 a 36 V permite analizar el comportamiento eléctrico de placas, baterías, cargadores y otros dispositivos electrónicos.

Además, puede conectarse directamente a un ordenador para proyectar y supervisar los datos, facilitando el análisis de fallas durante trabajos de reparación y microsoldadura.

Características principales

1. Medición precisa de voltaje y corriente
   Permite medir voltajes entre 0 y 36 V, junto con el consumo de corriente, mostrando los valores con alta precisión y en tiempo real.
2. Captura dinámica de alta velocidad
   Detecta variaciones instantáneas de voltaje a nivel de milisegundos. Su velocidad de respuesta es hasta un 470 % superior a la de instrumentos de medición convencionales.
3. Tres modos de visualización
   Los resultados pueden observarse mediante indicador tipo puntero, gráfico de curvas o lectura digital, adaptándose a distintos procedimientos de diagnóstico.
4. Escaneo rápido de diodos
   Ofrece una respuesta de escaneo de aproximadamente 0,01 segundos, permitiendo detectar rápidamente fugas, irregularidades o fallas en líneas de diodos.
5. Actualizaciones de firmware en la nube
   El sistema admite actualizaciones de firmware, permitiendo incorporar mejoras y nuevas funciones con el tiempo.
6. Visualización directa en ordenador
   Puede conectarse a un equipo informático para proyectar las mediciones y observar los datos en tiempo real desde la estación de trabajo.
7. Análisis de potencia de carga
   Muestra simultáneamente el voltaje, la corriente, la potencia de carga, el tiempo transcurrido y la capacidad acumulada de la batería en mAh o Wh.
8. Pantalla IPS de calidad industrial
   Integra una pantalla IPS HD de 4 pulgadas, resolución de 320 × 480 píxeles, brillo de 500 nits y ángulo de visión de 178°, ofreciendo una lectura clara de las curvas incluso en ambientes iluminados.
9. Detección inteligente de fallas
   Facilita la identificación de cortocircuitos, consumos anormales y otras irregularidades eléctricas. El sistema puede marcar rápidamente los valores fuera de rango y ayudar a localizar el origen de la falla.
10. Montaje y orientación ajustables
    Puede instalarse sobre un soporte fijo y ajustarse tanto en posición vertical como horizontal, permitiendo una configuración cómoda para cada estación de trabajo.

Especificaciones técnicas

• Modelo: JTX A9
• Tipo de equipo: Medidor y probador multifunción de curvas
• Voltaje de entrada: CC 0 a 36 V
• Rango de detección de corriente: 0 a 8 A
• Precisión de corriente: 0,5 mA
• Resolución de corriente: 0,1 mA
• Resolución de voltaje: 1 mV
• Tamaño de pantalla: 4 pulgadas
• Resolución de pantalla: 320 × 480 píxeles
• Voltaje máximo de protección: inferior a 60 V
• Corriente máxima de protección: inferior a 15 A
• Alimentación del dispositivo: 5 V / 2 A
• Voltaje de salida para prueba de diodos: 0 a 2,8 V
• Conectores tipo banana: 40 V / 8 A

El JTX A9 es una herramienta recomendada para técnicos de reparación electrónica que necesitan analizar consumos, comprobar líneas de diodos y localizar fallas eléctricas en teléfonos móviles, placas base, baterías, cargadores y otros equipos electrónicos.
