Qué microscopio comprar para microsoldadura: guía del trinocular
Share
Para microsoldadura de celulares el estándar es un microscopio trinocular con aumento en el rango de 6.5X a 75X, buena distancia de trabajo para meter el cautín bajo el lente y luz LED anular. El tercer tubo permite conectar una cámara para documentar o enseñar sin dejar de trabajar.
Binocular vs trinocular: por qué el tercer tubo importa
El binocular sirve para mirar; el trinocular sirve para trabajar y además grabar, mostrar al cliente o proyectar en pantalla. Para un taller que quiere respaldar sus diagnósticos —o crear contenido técnico— el trinocular se paga solo. Por eso en los laboratorios profesionales de Chile es la opción por defecto.
Los 4 criterios técnicos al elegir
1. Rango de aumento útil
Para placa de celular el trabajo real ocurre entre 6X y 45X: inspección general en el rango bajo, trabajo de pads e IC en el medio. Un rango tipo 6.5X-75X como el del YCS 6575X cubre todo con margen.
2. Distancia de trabajo
Es el espacio entre el lente y la placa: ahí tienen que caber el cautín o el maneral de aire sin chocar. Una distancia de trabajo corta convierte cualquier soldadura en incomodidad permanente.
3. Iluminación LED regulable
La luz anular LED elimina sombras sobre la placa. Regulable, porque los blindajes pulidos reflejan y encandilan a máxima potencia.
4. Salida de cámara (el tercer tubo)
Permite montar cámara con salida HDMI o USB para ver la placa en un monitor, grabar evidencia del estado del equipo y reducir fatiga visual en jornadas largas.
Modelos con stock en Chile

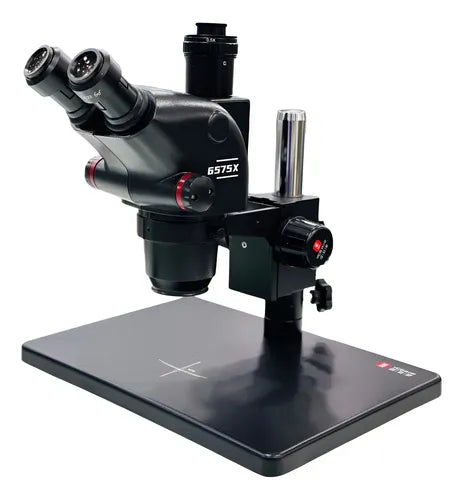

- Microscopio Trinocular YCS 6575X (6.5X-75X) con luz LED: rango completo y luz incluida, la opción equilibrada para partir en serio.
- Microscopio Trinocular YCS 6558X: alternativa de la misma línea para bancos con cámara propia.
Compara todos los modelos y accesorios en la colección de microscopios, cámaras y accesorios.
El microscopio dentro del puesto completo
El microscopio multiplica la calidad de todo lo demás: con él, la estación de soldar y el aire caliente rinden al nivel que prometen. Si estás armando tu banco desde cero, revisa primero nuestro checklist completo de herramientas para microsoldadura.
¿Necesitas ayuda para elegir? En ClinicCel usamos estas mismas herramientas todos los días en nuestro laboratorio, con más de 40.000 equipos reparados. Escríbenos por WhatsApp y te orientamos según tu nivel y presupuesto. Enviamos a todo Chile.
Preguntas frecuentes
¿Puedo trabajar placas con una lupa o un microscopio USB barato?
Para inspección rápida sí; para soldar, no. Los microscopios USB tienen retardo de imagen y sin visión estereoscópica pierdes la percepción de profundidad que exige la soldadura fina.
¿Qué aumento se usa más en la práctica?
La mayor parte del trabajo de placa ocurre entre 10X y 30X. Los aumentos altos se reservan para inspeccionar soldaduras puntuales, no para trabajar en ellos.
¿El microscopio viene listo para usar?
Los trinoculares de nuestra colección incluyen lo necesario para trabajar en banco; la cámara del tercer tubo es opcional y se puede agregar después.
