¿Qué es el IC de carga y por qué falla? — Guía técnica para usuarios de iPhone
¿Tu iPhone no carga? El problema puede estar en un chip del tamaño de un grano de arroz
Cuando un iPhone deja de cargar, la mayoría de las personas piensa primero en el cable, después en el puerto y después en la batería. Pero hay un componente que pocas veces se menciona y que es responsable de una gran cantidad de fallas de carga: el IC de carga.
En ClinicCel lo vemos a diario. Es uno de los diagnósticos más frecuentes en reparación de placa y también uno de los más mal diagnosticados fuera de un laboratorio especializado.
¿Qué es el IC de carga?
IC significa Integrated Circuit, o circuito integrado. El IC de carga es un chip soldado directamente en la placa lógica del iPhone, encargado de gestionar todo el proceso de entrada de energía al dispositivo.
Su función principal es actuar como intermediario inteligente entre el cable de carga y la batería. Regula el voltaje, controla la corriente, protege la batería de sobrecargas y se comunica con el sistema operativo para informar el estado de la carga.
En los iPhone modernos este chip se conoce como Tigris o Hydra según el modelo, y trabaja en conjunto con otros componentes como los filtros de entrada, el USB-C multiplexor y el chip de autenticación del cable.
¿Qué hace exactamente el IC de carga?
Cuando conectas un cable al iPhone, ocurre una secuencia en milisegundos:
- El puerto detecta la conexión y envía la señal al IC de carga
- El IC negocia el protocolo de carga con el adaptador — 5W, 20W, carga rápida
- Regula el voltaje entrante para que sea compatible con la batería
- Controla la corriente para evitar sobrecalentamiento
- Informa al sistema operativo el porcentaje y estado de carga
- Corta el flujo cuando la batería llega al 100%
Si cualquiera de estos pasos falla, el resultado puede ser que el iPhone no cargue, cargue lento, no reconozca el cable o muestre porcentaje incorrecto.
¿Por qué falla el IC de carga?
- Daño por líquido
Es la causa número uno. El IC de carga está ubicado en una zona de la placa especialmente vulnerable a la corrosión. Cuando el líquido llega a esa área, los pines microscópicos del chip se oxidan y pierden conexión con la placa.
- Uso de cargadores no certificados
Los cargadores genéricos o de mala calidad pueden enviar voltajes inestables o picos de corriente que el IC de carga no puede manejar. Con el tiempo esto degrada el chip hasta que falla por completo.
- Alzas de tensión eléctrica — una causa frecuente en Chile
En Chile, especialmente durante el invierno, las intensas lluvias generan un problema que pocos usuarios relacionan con sus dispositivos: las alzas de tensión en la red eléctrica.
Cuando llueve con fuerza, la infraestructura eléctrica se ve sometida a una carga irregular. Las caídas y recuperaciones de voltaje, los cortocircuitos en la red pública y las descargas atmosféricas cercanas generan picos de tensión que viajan por el cableado domiciliario hasta los enchufes donde están conectados los cargadores.
El IC de carga no está diseñado para absorber esos picos. Cuando el voltaje supera el rango que el chip puede manejar, se daña de forma inmediata o queda debilitado y falla días después, haciendo más difícil relacionar la causa con el evento eléctrico.
Es un fenómeno que vemos con mayor frecuencia en ClinicCel durante los meses de mayo a agosto, cuando los equipos llegan al laboratorio con falla de carga sin historial de golpes ni líquido. La causa, casi siempre, fue una alza de tensión mientras el iPhone estaba conectado al cargador.
¿Cómo protegerse?
- Usar un supresor de voltaje o UPS en el enchufe donde cargas tus dispositivos
- Desconectar el iPhone del cargador durante tormentas eléctricas
- Evitar cargadores genéricos que no tienen protección contra sobretensión
- Golpes y caídas
La placa lógica es rígida pero los chips están soldados con puntas de estaño microscópicas. Un golpe fuerte puede romper esas soldaduras sin que sea visible desde afuera. El chip queda físicamente en su lugar pero eléctricamente desconectado.
- Desgaste natural
En iPhones con muchos ciclos de carga, el IC puede degradarse con el tiempo. Es menos común pero ocurre especialmente en equipos de 4 o más años con uso intensivo.
- Cortocircuito en puerto USB-C o Lightning
Si el puerto recibe un objeto metálico, humedad o sufre un doblez del cable, puede generar un cortocircuito que viaja hasta el IC y lo daña.
Síntomas de un IC de carga dañado
Estos son los signos que vemos en el laboratorio asociados a falla del IC de carga:
- iPhone no carga con ningún cable ni adaptador — descarta primero cable y puerto
- Carga intermitente — conectas y desconecta solo, el porcentaje sube y baja
- No reconoce el cargador — aparece el mensaje "este accesorio no es compatible" con cables originales
- Carga extremadamente lenta — tomando 5 o 6 horas para carga completa sin razón aparente
- Porcentaje de batería incorrecto — salta de 40% a 10% o se apaga con batería disponible
- iPhone se calienta al cargar — el IC trabaja con resistencia adicional por daño parcial
- No aparece el rayo de carga en pantalla aunque esté conectado
¿Cómo se diagnostica una falla del IC de carga?
El diagnóstico correcto requiere equipo especializado. En el laboratorio usamos:

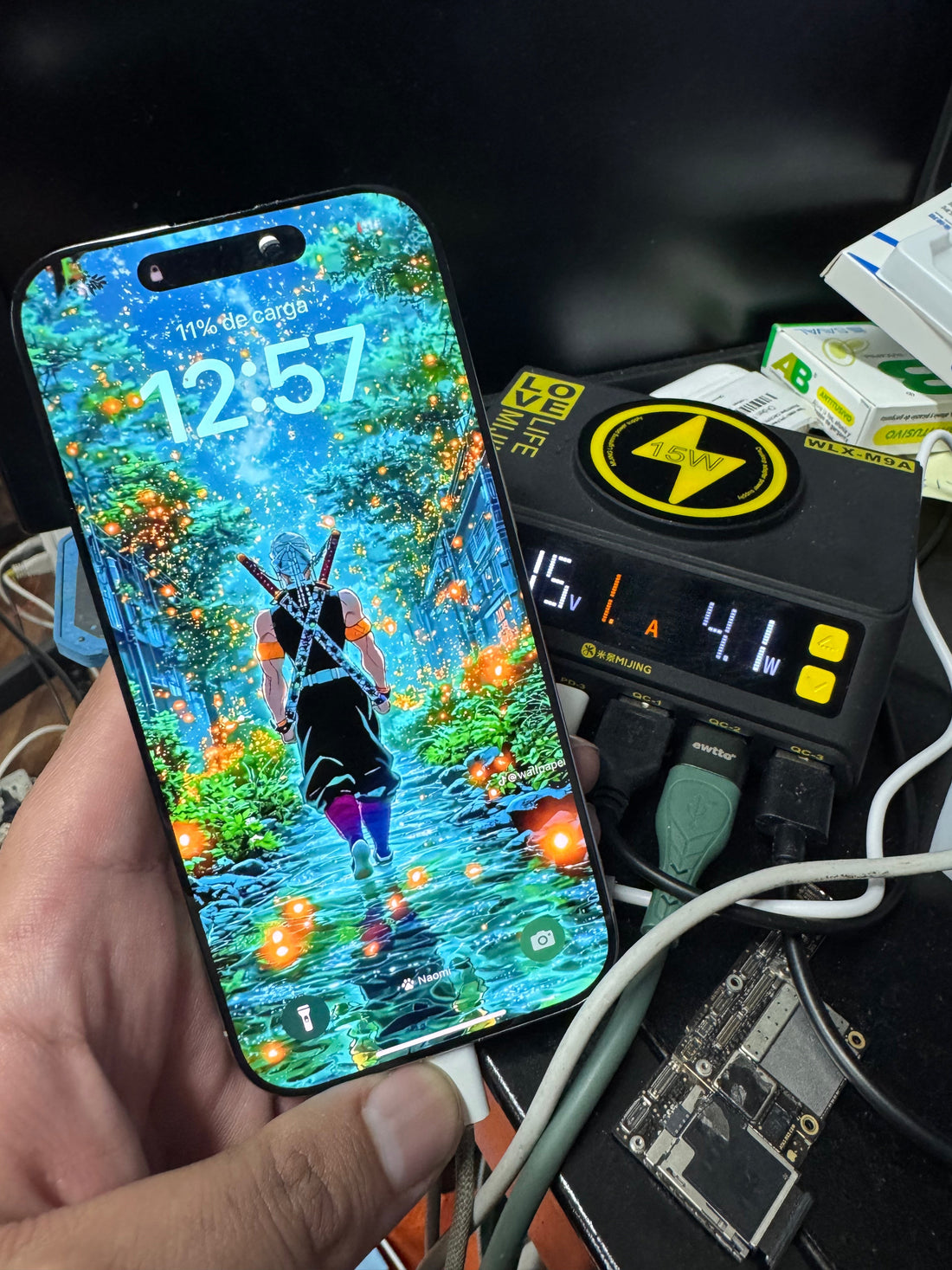

Fuente de poder regulable con amperímetro: conectamos el iPhone directamente a la fuente en lugar del cable. Si el consumo de corriente es anormal — muy alto, muy bajo o errático — hay un problema en el circuito de carga.
Multímetro: medimos continuidad y voltaje en los puntos de prueba alrededor del IC para identificar si hay cortocircuito o circuito abierto.
Microscopio: inspeccionamos visualmente el chip y sus alrededores para detectar corrosión, quemaduras o soldaduras fracturadas.
Un técnico sin estos instrumentos no puede diagnosticar con certeza una falla de IC de carga. El error más común es cambiar la batería o el puerto sin resolver el problema real.
¿Tiene solución una falla del IC de carga?
Sí, en la mayoría de los casos. La reparación consiste en:
- Diagnóstico completo del circuito de carga bajo microscopio
- Remoción del IC dañado con estación de soldadura de aire caliente
- Limpieza del pad donde estaba soldado el chip
- Soldadura del IC nuevo con pasta de soldadura y perfil de temperatura controlado
- Verificación funcional con fuente de poder antes de cerrar el equipo
Es una reparación de microsoldadura que requiere experiencia y equipamiento profesional. El tiempo estimado es de 1 a 3 días hábiles dependiendo del estado general de la placa.
¿Y si además hay daño por líquido?
Si el IC falló por corrosión, primero realizamos limpieza ultrasónica de la placa para remover los residuos antes de reemplazar el chip. De lo contrario, el IC nuevo puede dañarse por la corrosión residual que quedó en los pads.
