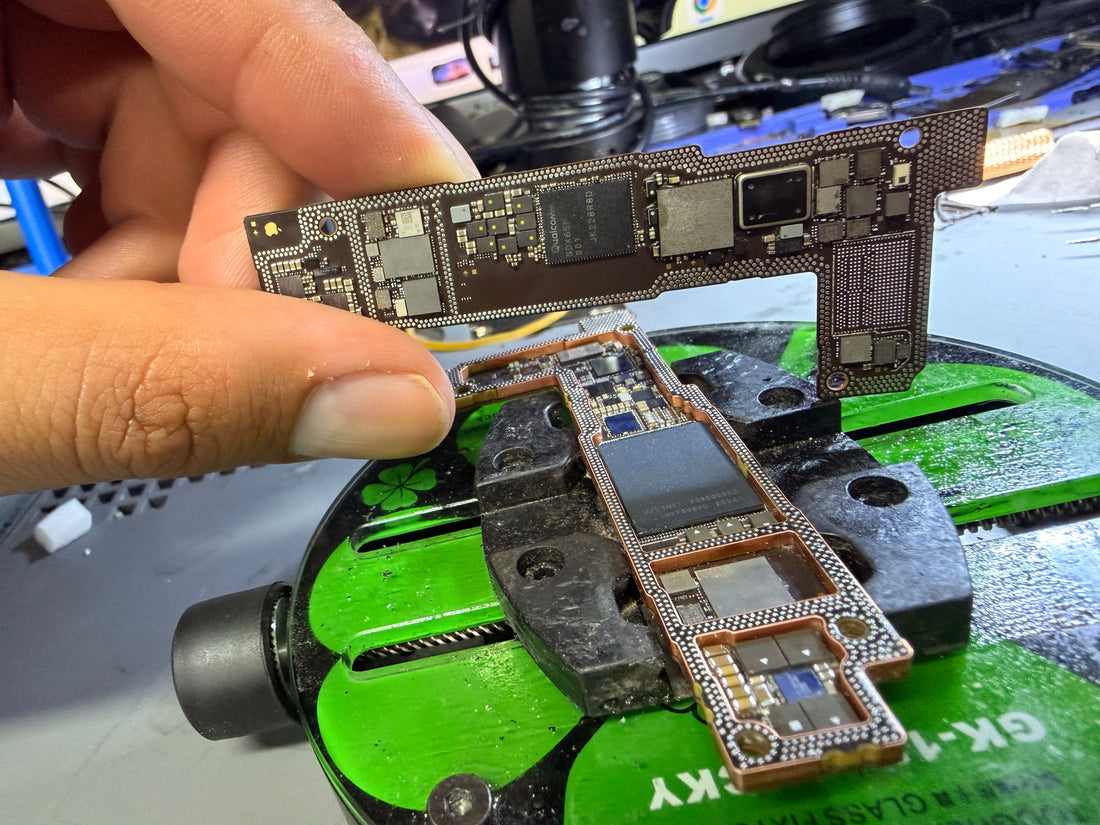

¿Qué es reballing BGA y cuándo se necesita?
¿Qué es reballing BGA y cuándo se necesita en un iPhone?
Hay reparaciones que van más allá de cambiar una pantalla o una batería. Cuando el problema está en la placa lógica y específicamente en la conexión de un chip crítico, la técnica que puede resolver el caso se llama reballing BGA.
Es un procedimiento de microsoldadura avanzada que en ClinicCel realizamos con frecuencia. Requiere equipamiento especializado, experiencia y precisión extrema. En esta guía explicamos qué es, cómo funciona y en qué situaciones es la solución indicada.
¿Qué significa BGA?
BGA son las siglas de Ball Grid Array — en español, arreglo de bolas en cuadrícula. Es el sistema de soldadura que Apple utiliza para fijar los chips más importantes a la placa lógica del iPhone.
A diferencia de los chips más simples que tienen pines visibles en los costados, los chips BGA tienen cientos de pequeñas esferas de estaño en su parte inferior, dispuestas en una cuadrícula. Esas esferas son los puntos de contacto entre el chip y la placa. Son microscópicas — algunas miden menos de 0,3 mm — y están completamente ocultas bajo el chip una vez soldado.
Los chips más importantes del iPhone que usan tecnología BGA son:
- CPU — el procesador principal
- NAND — la memoria de almacenamiento
- PMIC — el chip de gestión de energía
- Baseband — el chip de comunicaciones móviles
- IC de carga — Tigris o Hydra según el modelo
¿Qué es el reballing?
El reballing es el proceso de retirar las esferas de estaño desgastadas o dañadas de un chip BGA y reemplazarlas por esferas nuevas, restaurando así la capacidad del chip de soldarse correctamente a la placa.
El proceso completo tiene estas etapas:
- Calentamiento controlado del chip con estación de aire caliente para ablandar el estaño sin dañar el chip ni los componentes cercanos
- Remoción del chip con pinzas de vacío
- Limpieza del pad de la placa con flux y malla de desoldadura para retirar el estaño residual
- Limpieza de la parte inferior del chip para dejar la superficie uniforme
- Aplicación de plantilla BGA con las esferas de estaño nuevas en la posición exacta
- Reflujo controlado para fundir y adherir las esferas nuevas al chip
- Reinstalación del chip en la placa con perfil de temperatura preciso
- Verificación funcional bajo microscopio y con fuente de poder
¿Cuándo se necesita reballing en un iPhone?
El reballing es necesario cuando un chip BGA pierde conexión con la placa sin que el chip en sí esté dañado. Las causas más frecuentes son:
Golpes y caídas fuertes — la placa lógica es rígida pero las esferas de estaño pueden fracturarse por impacto. El chip queda físicamente en su lugar pero eléctricamente desconectado de forma parcial o total.
Daño por líquido con corrosión en los pads — la corrosión destruye los puntos de contacto entre el chip y la placa. El reballing permite limpiar y restaurar esa conexión.
Sobrecalentamiento repetido — los ciclos de calor acumulados pueden degradar las soldaduras BGA con el tiempo, especialmente en equipos que se han recalentado de forma crónica.
Reparación previa mal ejecutada — si un técnico sin experiencia intentó retirar un chip con temperatura excesiva o incorrecta, puede haber dañado las esferas sin saberlo.
Síntomas que pueden indicar necesidad de reballing
- iPhone que no enciende sin razón aparente y sin daño visible
- Error 4013 o 4014 al intentar restaurar en iTunes — indica falla de NAND o CPU
- iPhone que no reconoce la SIM o pierde señal de forma permanente — puede ser baseband
- Pantallas negras intermitentes sin falla de pantalla confirmada
- iPhone que se apaga solo con batería disponible y no responde a carga
Ninguno de estos síntomas confirma por sí solo la necesidad de reballing — el diagnóstico bajo microscopio y con fuente de poder es indispensable antes de proceder.
¿Reballing y reemplazo de chip son lo mismo?
No. Son dos procedimientos distintos:
El reballing restaura las soldaduras del chip original cuando el chip funciona bien pero perdió conexión con la placa. Es la opción menos invasiva y la que se intenta primero.
El reemplazo de chip implica retirar el chip dañado e instalar uno nuevo. Se realiza cuando el chip en sí está dañado y no tiene solución con reballing. Es un procedimiento más complejo y no siempre posible — algunos chips como el baseband están enlazados al CPU y no son reemplazables.
¿Por qué no cualquier técnico puede hacer reballing?
El reballing BGA requiere:
Estación de aire caliente con control preciso de temperatura y perfil de calentamiento — el margen de error es de pocos grados. Demasiado calor destruye el chip o la placa. Poco calor no funde el estaño correctamente.
Microscopio con aumento suficiente para verificar la alineación de las esferas y la limpieza de los pads.
Plantillas BGA específicas para cada chip — no son universales. Cada chip tiene una cuadrícula de esferas con dimensiones y espaciado propios.
Experiencia acumulada — el procedimiento involucra múltiples variables que solo se aprenden con práctica real en placas reales.
Un reballing mal ejecutado puede dañar de forma irreversible un chip que tenía solución. Por eso el diagnóstico y la decisión de proceder deben estar en manos de un técnico especializado en microsoldadura.
